Το κλειδί για την επιλογή επίπεδου χάλκινου ή στρογγυλού χάλκινου πλεγμένου σύρματος είναι να προσδιορίσετε εάν το σενάριο της εφαρμογής σας εκτιμά περισσότερο την περιοχή επαφής και τη δομική σταθερότητα ή εάν εκτιμά περισσότερο την ευελιξία κάμψης και την ευκολία της καλωδίωσης.

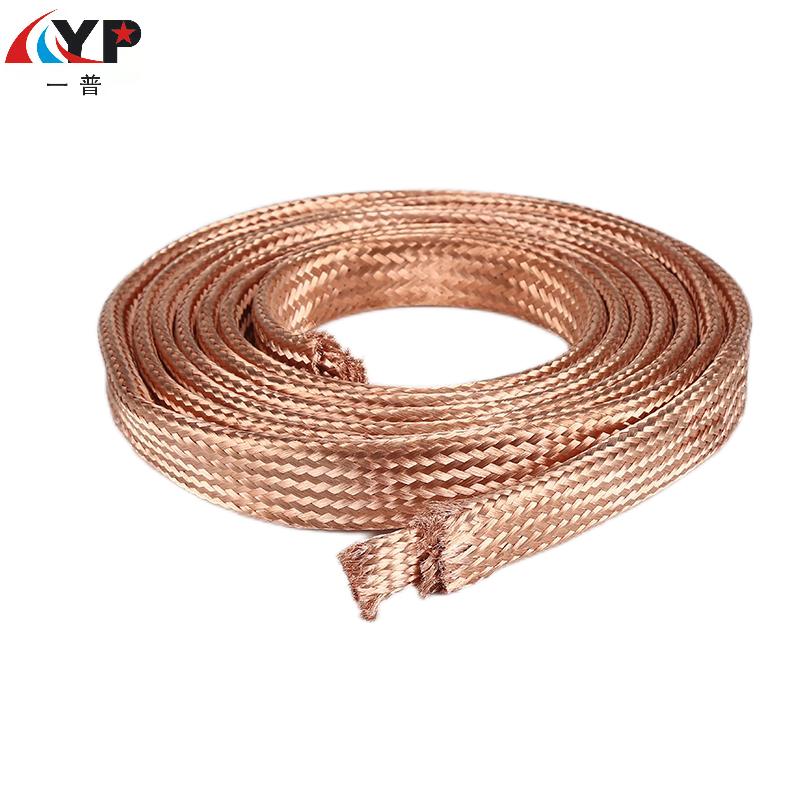

Επίπεδο χάλκινο πλεγμένο σύρμα- Κατάλληλο για σταθερές συνδέσεις, εφαρμογές υψηλού ρεύματος και αντισεισμικές εφαρμογές
Εάν αντιμετωπίζετε τις ακόλουθες καταστάσεις, δώστε προτεραιότητα στα επίπεδα καλώδια:
-Τα συνδεδεμένα αντικείμενα είναι επίπεδες πλάκες, όπως γραμμές εξόδου μετασχηματιστή, ζυγοί διακοπτών και επαφές διακόπτη κυκλώματος. Ένα επίπεδο σχήμα μπορεί να ταιριάζει τέλεια, να αυξήσει την επιφάνεια επαφής και να μειώσει την αντίσταση επαφής.
-Υπάρχει κραδασμός στον εξοπλισμό, όπως όταν συνδέεται με κινητήρες ή μεγάλους κινητήρες ντίζελ. Η δομή ύφανσής του μπορεί να ρυθμίσει αποτελεσματικά τους κραδασμούς και είναι πιο ανθεκτική στην κόπωση από τις μονόκλωνες ράβδους χαλκού.
-Ανάγκη αποφυγής χαλάρωσης: Δεν είναι εύκολο να διασκορπιστεί μετά την κοπή και τα άκρα του νήματος δεν χρειάζονται ειδική επεξεργασία κατά την εγκατάσταση, καθιστώντας τη λειτουργία πιο βολική.
-Μεταφορά υψηλού ρεύματος: Σε σενάρια υψηλού ρεύματος (όπως εκατοντάδες ή και χιλιάδες αμπέρ), τα επίπεδα καλώδια έχουν μεγαλύτερη περιοχή απαγωγής θερμότητας και συνήθως έχουν καλύτερη ικανότητα μεταφοράς ρεύματος από τα κυκλικά καλώδια της ίδιας διατομής.

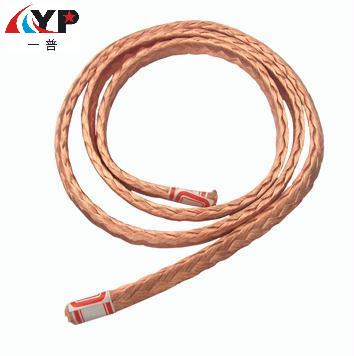

Στρογγυλό χάλκινο πλεγμένο σύρμα- κατάλληλο για εύκαμπτες καλωδιώσεις, συνδέσεις κίνησης και στενούς χώρους
Εάν πληρούνται τα ακόλουθα χαρακτηριστικά, οι κυκλικές γραμμές είναι πιο κατάλληλη επιλογή:
-Ο χώρος καλωδίωσης είναι στενός και τυλιγμένος, όπως στις γωνίες των ηλεκτρικών ντουλαπιών και η ανάγκη για εγκατάσταση αγωγών. Η στριμμένη δομή των στρογγυλών συρμάτων είναι εξαιρετικά μαλακή και έχει πολύ μικρή ακτίνα κάμψης.
-Τα εξαρτήματα σύνδεσης απαιτούν κίνηση, όπως καλώδια βούρτσας άνθρακα για κινητήρες και ενεργές αρθρώσεις για ρομπότ. Η ευελιξία των κυκλικών συρμάτων τα καθιστά λιγότερο επιρρεπή σε σπάσιμο κατά την επαναλαμβανόμενη κάμψη.
-Η διαδρομή εγκατάστασης δεν είναι σταθερή: εάν η θέση σύνδεσης πρέπει να ρυθμιστεί επί τόπου, το στρογγυλό σύρμα είναι ευκολότερο να λυγίσει και να διαμορφωθεί χειροκίνητα.
-Απαιτήσεις γενικής καλωδίωσης: Ως ευέλικτο καλώδιο γενικής χρήσης, συνδέει διάφορα συμβατικά ηλεκτρικά εξαρτήματα.
Περίληψη:
Βήμα 1: Δείτε το σχήμα του ακροδέκτη σύνδεσης
-Εάν είναι επίπεδος ακροδέκτης (όπως μπάρα, χάλκινος δίαυλος) → επιλέξτε ένα επίπεδο καλώδιο.
-Εάν είναι κυκλικός ακροδέκτης (όπως ακροδέκτης ή μπουλόνι), μπορούν να χρησιμοποιηθούν και τα δύο, αλλά τα κυκλικά καλώδια είναι πιο εύκαμπτα και τα επίπεδα καλώδια πρέπει να πτυχώνονται με κυκλικά άκρα.
Βήμα 2: Ελέγξτε τη διαδρομή εγκατάστασης και το περιβάλλον
-Η διαδρομή είναι σταθερή, ευθεία ή μόνο ελαφρώς κυρτή → επιλέξτε μια επίπεδη γραμμή.
-Το μονοπάτι είναι πολύπλοκο, απαιτεί πολλαπλές στροφές ή διέλευση από στενές τρύπες → επιλέξτε μια κυκλική γραμμή.
